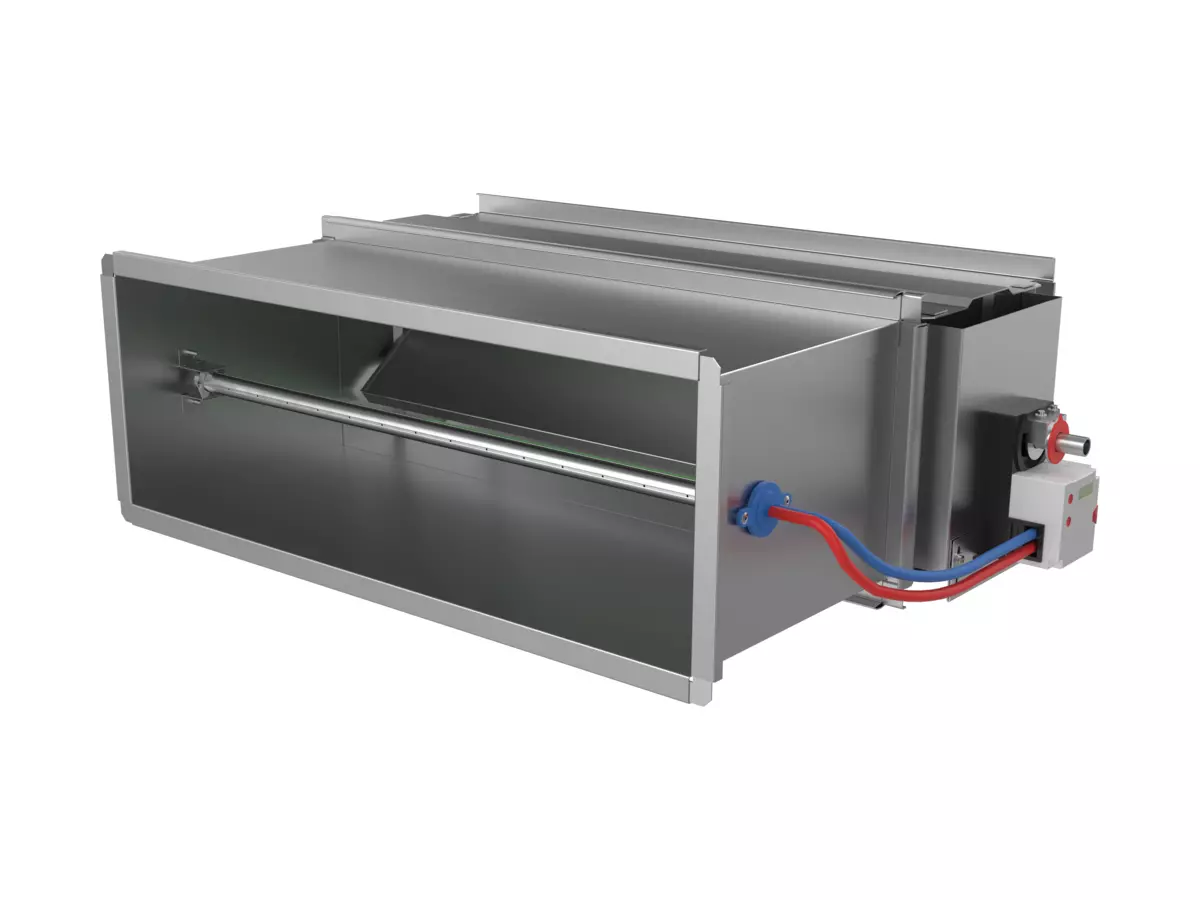

REACT V

Regulatory zmiennego przepływu

Do regulacji przepływu zmiennego lub stałego
Można montować bezpośrednio na zgięciach i przejściach/redukcjach (okrągłych) kanału wentylacyjnego
Możliwość wyboru siłownika Gruner, Belimo lub Siemens
Możliwość wyboru różnych protokołów komunikacyjnych
Prosta izolacja antykondensacyjna w układzie kanałów
Warianty:
- REACT V - Modbus i sterowanie analogowe (Gruner)
- REACT V BMP - Mp-Bus i sterowanie analogowe (Belimo)
- REACT V BMB - Modbus i sterowanie analogowe (Belimo)
- REACT V BBAC - BACnet i sterowanie analogowe (Belimo)
- REACT V SKNX - KNX sterowanie (Siemens)
- Przyłącza okrągłe: Ø100-630 mm
- Przyłącza prostokątne: 200x200–1400x700 mm

Funkcja
- Akustyka, Kombajn, Regulacja zmiennego przepływu, Regulacja zmiennego przepływu

Materiał i obróbka powierzchni

ZAKRES PRZEPŁYWU
REACT V – Gruner Wielkość	Min.			Max.*
REACT V – Gruner Wielkość	l/s	m3/h		l/s	m3/h
100	5	18		67	241
125	9	32		108	389
160	16	58		184	662
200	25	90		292	1051
250	40	144		470	1692
315	63	227		747	2689
400	102	367		1240	4464
500	164	590		1900	6840
630	300	1080		2950	10620
* Przepływ nominalny (Vnom), oparty na odczycie ciśnienia równym 120 Pa.

ZAKRES PRZEPŁYWU
REACT V – Belimo Wielkość	Min.			Max.*
REACT V – Belimo Wielkość	l/s	m3/h	cfm	l/s	m3/h	cfm
100	5	18	11	58	209	123
125	9	32	19	97	349	206
160	16	58	34	170	612	360
200	25	90	53	272	979	576
250	40	144	85	438	1577	928
315	63	227	133	710	2556	1504
400	102	367	216	1155	4158	2447
500	164	590	347	1850	6660	3920
630	300	1080	636	2920	10512	6187
* Przepływ nominalny (Vnom), oparty na odczycie ciśnienia równym 120 Pa.

ZAKRES PRZEPŁYWU
REACT V – Siemens Wielkość	Min.			Max.*
REACT V – Siemens Wielkość	l/s	m3/h	cfm	l/s	m3/h	cfm
100	5	18	11	58	209	123
125	9	32	19	95	342	201
160	16	58	34	170	612	360
200	25	90	53	280	1008	593
250	40	144	85	445	1602	943
315	63	227	133	730	2628	1547
400	102	367	216	1190	4284	2521
500	164	590	347	1870	6732	3962
* Przepływ nominalny (Vnom), oparty na odczycie ciśnienia równym 120 Pa.
